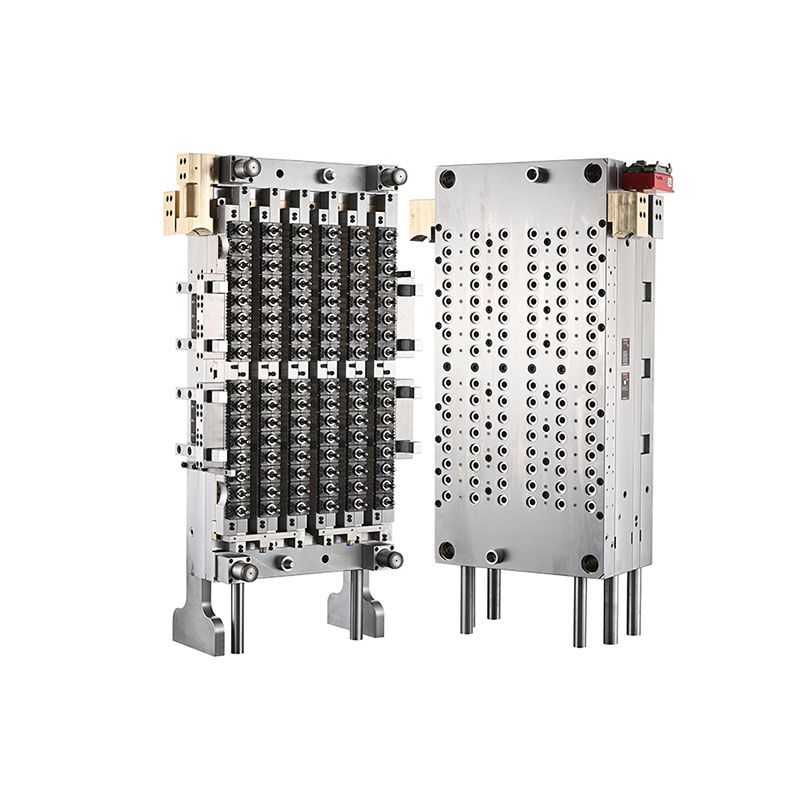

Daelong, výrobca vstrekovacích foriem so sídlom v Číne s viac ako 30-ročnými skúsenosťami v tomto odvetví, poskytuje riešenia pre presné nástroje pre veľkoobjemovú výrobu plastových obalov. The96-Cavity 29 25 Predforma na krk pre domáce zvieratá s bránou ihlového ventiluje navrhnutý pre náročnú výrobu PET predliskov, kombinuje vysokodutinové usporiadanie, riadený systém horúcich vtokov a kompatibilitu s automatizovaným výrobným zariadením na podporu konzistentného výstupu pre aplikácie na balenie nápojov, potravín a každodenných chemikálií.
Vysokovýkonná PET predformová forma priamo ovplyvňuje efektivitu výroby, rozmerovú konzistenciu, využitie materiálu a kvalitu fliaš. Konfigurácia s 96 dutinami umožňuje výrobcom vyrábať viacero predliskov v každom vstrekovacom cykle, zatiaľ čo systém horúceho kanála s ihlovým ventilom pomáha riadiť dodávku taveniny na jednotlivých vtokoch. Pre výrobcov, ktorí používajú kompatibilné vstrekovacie stroje Nestal a päťpolohovú robotickú automatizáciu, môže správny dizajn formy podporovať stabilnú, opakovateľnú výrobu. Tento článok vysvetľuje pracovné princípy formy, výber kľúčových materiálov, technické výhody, výberové kritériá, požiadavky na údržbu a praktické úvahy pri hodnotení investície do vysokokapacitnej PET predliatkovej formy.
PET predlisky sú vstrekované komponenty, ktoré sa následne ohrievajú a vyfukujú do fliaš alebo iných nádob. Ich rozmery, rozloženie materiálu, geometria hrdla a stav povrchu ovplyvňujú výkon hotového obalu.
Forma s 96 dutinami obsahuje 96 jednotlivých pozícií dutín, čo umožňuje správne nakonfigurovanému systému vstrekovania vytvarovať až 96 predliskov v jednom kompletnom lisovacom cykle. Toto usporiadanie je obzvlášť vhodné pre výrobcov, ktorí hľadajú značnú výrobnú kapacitu bez toho, aby sa spoliehali na početné samostatné formovacie stroje.
Špecifikácia krku 29/25 identifikuje zamýšľaný dizajn povrchovej úpravy krku. Kupujúci by si mali pred objednávkou potvrdiť presný profil závitu, rozmery tesnenia, kompatibilitu uzáveru a príslušný nákres hrdla. Tieto detaily určujú, či hotový predlisok bude zodpovedať zamýšľanému uzáveru a procesu fúkania fľaše.
Podľa informácií o produkte Daelong je táto forma určená pre vstrekovacie lisy Nestal vybavené päťpolohovým robotickým systémom. Skutočná kompatibilita by mala byť potvrdená vzhľadom na model stroja kupujúceho, rozmery dosky, vstrekovaciu kapacitu a konfiguráciu automatizácie.
Pri vstrekovaní veľkých dutín je distribúcia roztaveného PET rovnomerne do všetkých dutín hlavnou inžinierskou výzvou. Zmeny teploty taveniny, tlaku, prietokového odporu alebo výkonu vtoku môžu spôsobiť rozdiely v hmotnosti predlisku, vzhľade a rozmerovej presnosti.
Systém horúceho kanála s ihlovým ventilom používa pohyblivý čap ventilu na ovládanie otvárania a zatvárania brány. Systém je navrhnutý tak, aby riadil vstup taveniny do každej dutiny a môže pomôcť vytvoriť čistejšie oblasti brány a konzistentnejšie plnenie, ak je správne navrhnutý, udržiavaný a synchronizovaný s procesom vstrekovania.
Spoločnosť Daelong špecifikuje pre tento model systém horúceho vtoku ventilového uzáveru série PC-VG. Konečné výsledky závisia od celkovej konštrukcie horúceho kanála, stavu ventilového čapu, regulácie teploty, nastavenia vstrekovania, chladiaceho výkonu a prípravy PET živice. Kupujúci by si mali vyžiadať skúšku formy a vyhodnotenie vzorky na overenie výkonu v ich skutočných prevádzkových podmienkach.
Výber materiálu je nevyhnutný pre vysokodutinovú PET predliskovú formu, pretože jednotlivé komponenty zažívajú rôzne kombinácie tepla, tlaku, trenia a opakovaného mechanického pohybu. Vhodné nástrojové ocele a materiály horúcich vtokov pomáhajú podporovať rozmerovú stabilitu, odolnosť proti opotrebovaniu a spoľahlivú dlhodobú prevádzku.
Nasledujúca tabuľka sumarizuje materiály a technické informácie publikované spoločnosťou Daelong pre túto formu.
| Komponent | Špecifikovaný materiál | Publikované Hardness | Inžiniersky účel |
|---|---|---|---|
| Dutina a jadro | Nemecko oceľ 2316 | HRC 42–45; presné kalenie až do HRC 50–54 | Vytvára geometriu predlisku a podporuje odolnosť proti opotrebovaniu |
| Krúžok na krk | Nemecko oceľ 2316 | HRC 45–50 | Tvorí povrchovú úpravu krku a rozhranie uzáveru |
| Ventilový čap | Japonská oceľ SKD51 | HRC 58–60 | Ovláda otváranie a zatváranie brány |
| Tryska horúceho kanála | Americká berýliová meď | HRC 37 | Podporuje prenos tepla v zostave trysky |
| Rozdeľovacia doska | Oceľ H13 | HRC 35–38 | Podporuje štruktúru rozvodu horúceho kanála |
| Základná doska | Nástrojová oceľ P20 | HRC 27–32 | Poskytuje konštrukčnú podporu pre zostavu formy |
Poznámka: Hodnoty tvrdosti uvedené vyššie zodpovedajú špecifikáciám publikovaným na stránke produktu. Kupujúci by mali potvrdiť konečné materiálové certifikáty, stav tepelného spracovania, špecifikácie komponentov a záznamy o kontrole v schválenej technickej dokumentácii.
Daelong tiež uvádza tolerancie obrábania 0,003–0,005 mm, zameniteľnosť komponentov až do 90 % a sústrednosť hrúbky steny predlisku ±0,0075 mm pri L = 100 mm. Toto sú dôležité body technického hodnotenia; ich metódy merania, miesta kontroly a akceptačné kritériá by mali byť dohodnuté pred prijatím do výroby.
Primárnou výhodou konfigurácie s 96 dutinami je jej schopnosť vytvárať mnoho predliskov v každom cykle. V spojení s vhodne veľkým vstrekovacím strojom, vyváženým plnením, efektívnym chladením a automatizovanou manipuláciou môže toto usporiadanie pomôcť výrobcom zvýšiť výkon a zároveň lepšie využiť výrobnú plochu.
Skutočný počet prijateľných predliskov vyrobených za hodinu však závisí od času cyklu, dostupnosti stroja, stability procesu, plánovanej údržby a percenta vyradených dielov. Plánovanie výroby by preto malo používať overené skúšobné údaje a nie samotný počet dutín.
Konzistentná hmotnosť predlisku, rozmery hrdla a hrúbka steny sú nevyhnutné pre následné tvarovanie ťahaním a vyfukovaním. Rozdiely medzi dutinami môžu viesť k nerovnomernej distribúcii materiálu, nekonzistentnej sile fliaš alebo zvýšenej miere odmietnutia.
Dobre skonštruovaný horúci vtok, presne vyrobené komponenty foriem a vyvážené chladenie môžu pomôcť znížiť tieto odchýlky. Rutinný odber vzoriek a identifikácia dutín sú užitočné na zisťovanie problémov skôr, ako ovplyvnia veľkú výrobnú dávku.
Daelong identifikuje vymeniteľnú štruktúru dutín ako jednu z technických výhod formy. Vymeniteľné komponenty môžu zjednodušiť cielenú údržbu, pretože opotrebovanú alebo poškodenú časť možno opraviť bez výmeny celej zostavy formy.
Kupujúci by si mali potvrdiť skutočný rozsah zameniteľnosti, dostupnosť náhradných dielov, postupy výmeny a požiadavky na overenie rozmerov. Tieto podrobnosti pomáhajú tímom údržby odhadnúť prestoje a pripraviť vhodné náhradné zásoby.
Vysokorýchlostná výroba predliskov závisí nielen od vstrekovacieho výkonu. Robotická manipulácia, chladenie, doprava, kontrola a následné fúkacie zariadenia musia spolupracovať. Kompatibilita so zamýšľaným automatizačným systémom pomáha znižovať ručnú manipuláciu a podporuje predvídateľnejší výrobný pracovný tok.
Zakončenie hrdla 29/25 a usporiadanie 96 dutín robí tento typ formy relevantným pre baliace operácie, ktoré vyžadujú značné objemy PET predliskov. Vhodnosť hotovej fľaše závisí od dizajnu hrdla, hmotnosti predlisku, triedy živice, geometrie fľaše a zamýšľaných podmienok plnenia.
Nie každé ukončenie hrdla 29/25 je zameniteľné s každým uzáverom fľaše alebo plniacou linkou. Výrobcovia by si mali overiť nákresy uzáverov, prvky, z ktorých je zrejmé, že došlo k neoprávnenej manipulácii, požiadavky na tesnenie a príslušné normy balenia predtým, ako sa zaviažu k návrhu formy.
Výber formy s veľkými dutinami si vyžaduje preskúmanie celého výrobného systému a nie porovnanie počtu dutín alebo samotných nákupných cien. Technicky vhodná forma by mala zodpovedať stroju, živici, dizajnu fľaše, výrobnému cieľu a zdrojom údržby dostupným v továrni.
Pre ďalšie podrobnosti o produkte si pozrite 96-dutinovú 29/25-hrdlovú PET predformovaciu formu Daelong s uzáverom ihlového ventilu a jej širšiu škálu riešení PET predliskov.
Dokonca aj precízne skonštruovaná forma vyžaduje pravidelnú údržbu, aby si udržala konzistentný výkon. V systéme s 96 dutinami môže malý problém ovplyvňujúci niekoľko dutín vytvoriť značný počet chybných častí, ak zostane nezistený.
Preventívna údržba môže znížiť neočakávané prestoje a urobiť výmenu komponentov predvídateľnejšou. Vhodný interval údržby by mal vychádzať z výrobných podmienok, kvality živice, prevádzkových hodín, výsledkov kontroly a odporúčaní výrobcu.
96-dutinová PET predformová forma obsahuje 96 formovacích dutín a môže vyrobiť až 96 predliskov na celý vstrekovací cyklus, keď všetky dutiny fungujú správne. Skutočná produkcia závisí od času cyklu, výkonu stroja a miery akceptácie produktu.
Označenie 29/25 identifikuje zamýšľanú konfiguráciu hrdla. Presné rozmery a rozhranie uzáveru by sa mali potvrdiť pomocou schváleného technického výkresu, aby sa zabezpečila kompatibilita s vybraným dizajnom uzáveru a fľaše.
Systém ihlového ventilu riadi vstup taveniny cez pohyblivé ventilové kolíky. S vhodným dizajnom a nastavením procesu môže zlepšiť konzistenciu brány, podporovať kontrolované plnenie a znížiť určité chyby súvisiace s bránou pri vysokoobjemovom vstrekovaní.
Daelong špecifikuje kompatibilitu so vstrekovacími lismi Nestal vybavenými päťpolohovým robotickým systémom. Presný model stroja a požiadavky na rozhranie by mali byť pred objednávkou potvrdené, vrátane upínacej sily, vstrekovacej kapacity, rozmerov dosky a podrobností o automatizácii.
Publikované špecifikácie zahŕňajú nemeckú oceľ 2316 pre dutinu, jadro a krčný krúžok; Japonská oceľ SKD51 pre čap ventilu; berýliová meď pre trysku horúceho kanála; oceľ H13 pre rozdeľovaciu dosku; a nástrojová oceľ P20 pre základnú dosku. Požiadavky na konečný materiál a tvrdosť by mali byť potvrdené v špecifikácii nákupu.
Výrobcovia by mali udržiavať vyvážené teploty horúcich vtokových kanálov, vhodné parametre vstrekovania, efektívne chladenie a čisté povrchy lisovania. Pravidelné odbery vzoriek a preventívna údržba pomáhajú identifikovať odchýlky skôr, ako spôsobia rozsiahle zvrhnutia.
Poskytnite výkres hrdla, hmotnosť a rozmery predlisku, zamýšľanú aplikáciu fľaše, model vstrekovacieho stroja, výrobný cieľ, špecifikácie živice, požiadavky na automatizáciu a preferovaný harmonogram dodávky. Tieto podrobnosti pomáhajú výrobcovi vyhodnotiť kompatibilitu a pripraviť presnejší návrh.
96-dutinová PET predlisková forma so systémom uzáveru ihlového ventilu môže byť cennou investíciou pre výrobcov obalov, ktorí hľadajú vysokú výrobnú kapacitu, opakovateľnú kvalitu predlisku a kompatibilitu s automatizovanými operáciami vstrekovania. Jeho dlhodobá hodnota závisí od precíznosti strojárstva, vhodných materiálov, vyváženého plnenia a chladenia, spoľahlivej integrácie stroja a disciplinovanej údržby.
Daelong spája svoje skúsenosti s výrobou vstrekovacích foriem s produktovým dizajnom určeným pre veľkoobjemovú výrobu PET predliskov. Pred rozhodnutím o kúpe by mali výrobcovia zhodnotiť technické výkresy, potvrdiť kompatibilitu stroja a stanoviť jasné akceptačné kritériá pre skúšky foriem a konečnú dodávku.
